F110 Hydraulic Pivot

F110

F110 Hydraulic Pivot CUSTOM MADE

Aro oculto em alumínio com mecanização para portas pivotantes de fecho hidráulico. Solução para paredes de reboco ou gesso cartonado.

Destaca-se pelo seu aspeto minimalista com soluções para porta de pé direito total. Aro oculto, possibilita a criação de planos contínuos, evidenciando amplitude e continuidade nos espaços.

Ao nível do funcionamento depurado e sofisticado, integra o sistema de pivot hidráulico embutido no pavimento e no aro — com fecho suave automático, stop a 90° e velocidade regulável — dispensando dobradiças à vista e mantendo a folha alinhada ao plano da parede em toda a sua altura.

Documentação técnica

Manual de Instruções Não disponível Catálogo Não disponível Desenhos Técnicos Não disponível Ficha Técnica Não disponível Modelo 3D Não disponível

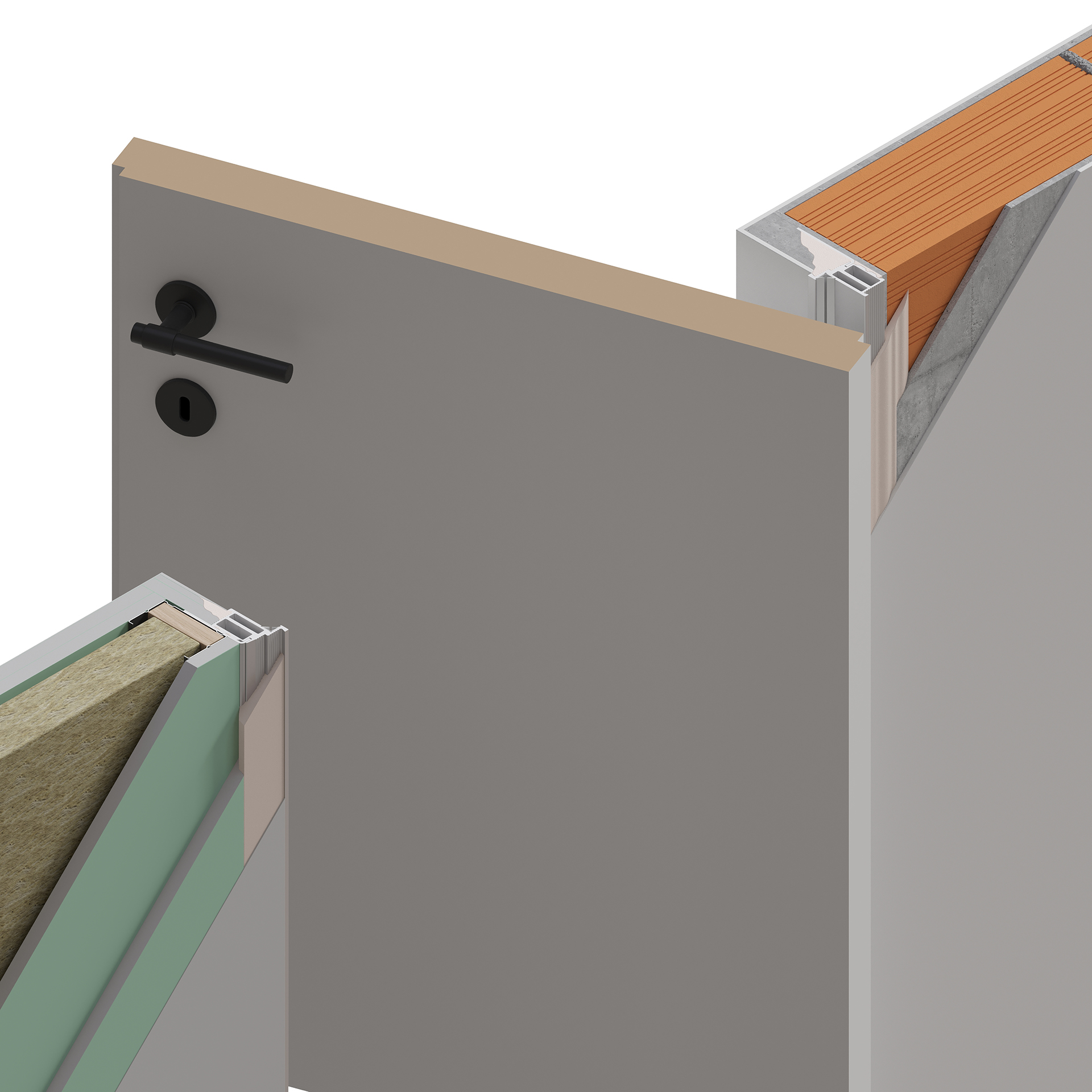

Desenhos Técnicos

Altura máxima da folha 2700 mm

Largura máxima da folha 1300 mm

Espessura mínima da folha 40 mm

Espessura máxima da folha 50 mm

Carga máxima suportada 100 kg

F110

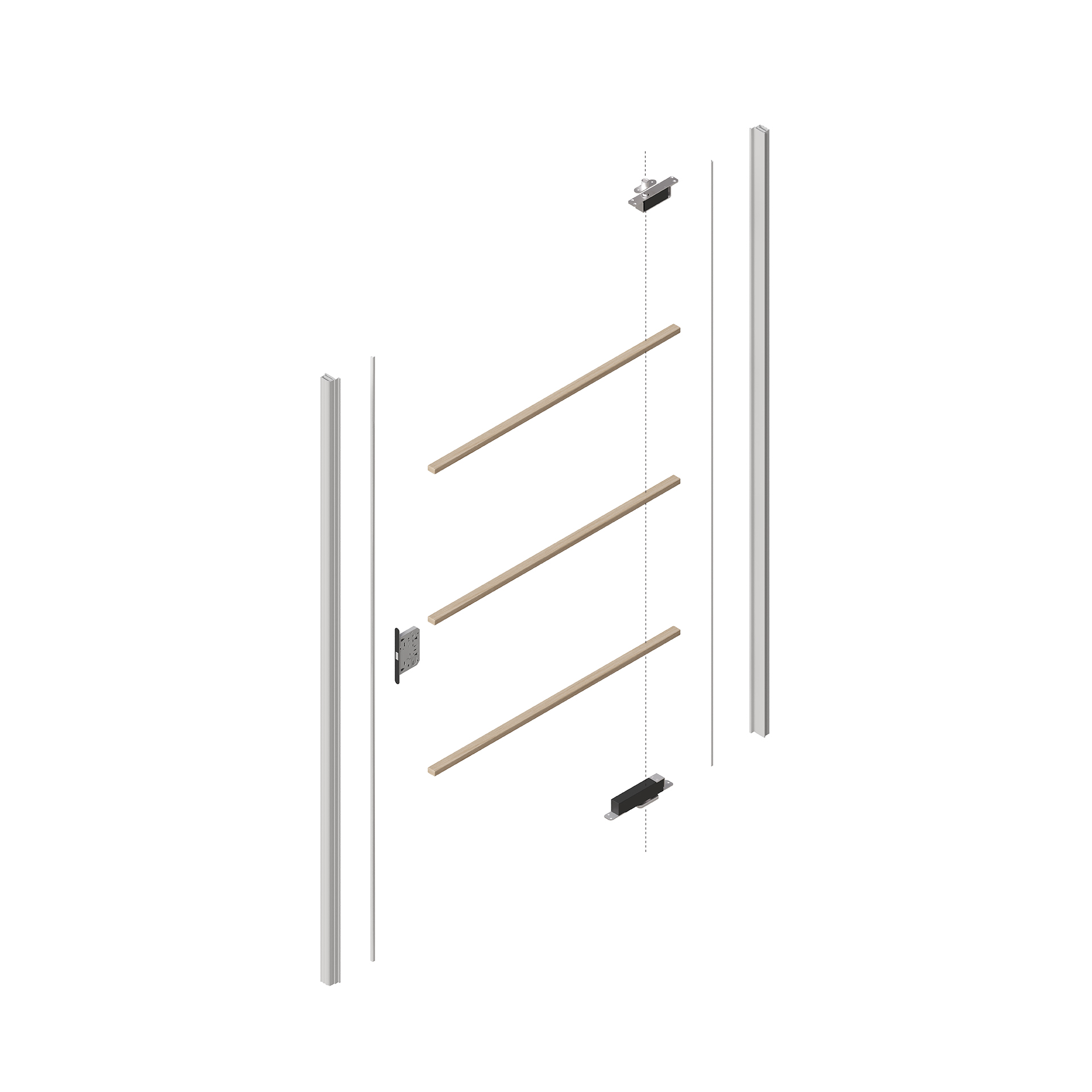

Componentes do sistema

Aro de porta oculto para porta interior pivotante, com possibilidade de ser pintado, para uma melhor integração do espaço

Vedantes em PVC

Pivot hidráulico compacto, leve e silencioso

Fechadura de embutir magnética com parafusos de fixação ocultos, para WC / Chave normal ou cilindro europeu com chapa testa magnética reversível e ajustável por posição

Espaçador ajustável para auxilio da instalação dos aros

Pivot

Pivots Hidráulicos

Pivot hidráulico compacto, leve e silencioso, este sistema pivotante hidráulico foi desenhado para portas até 100kg

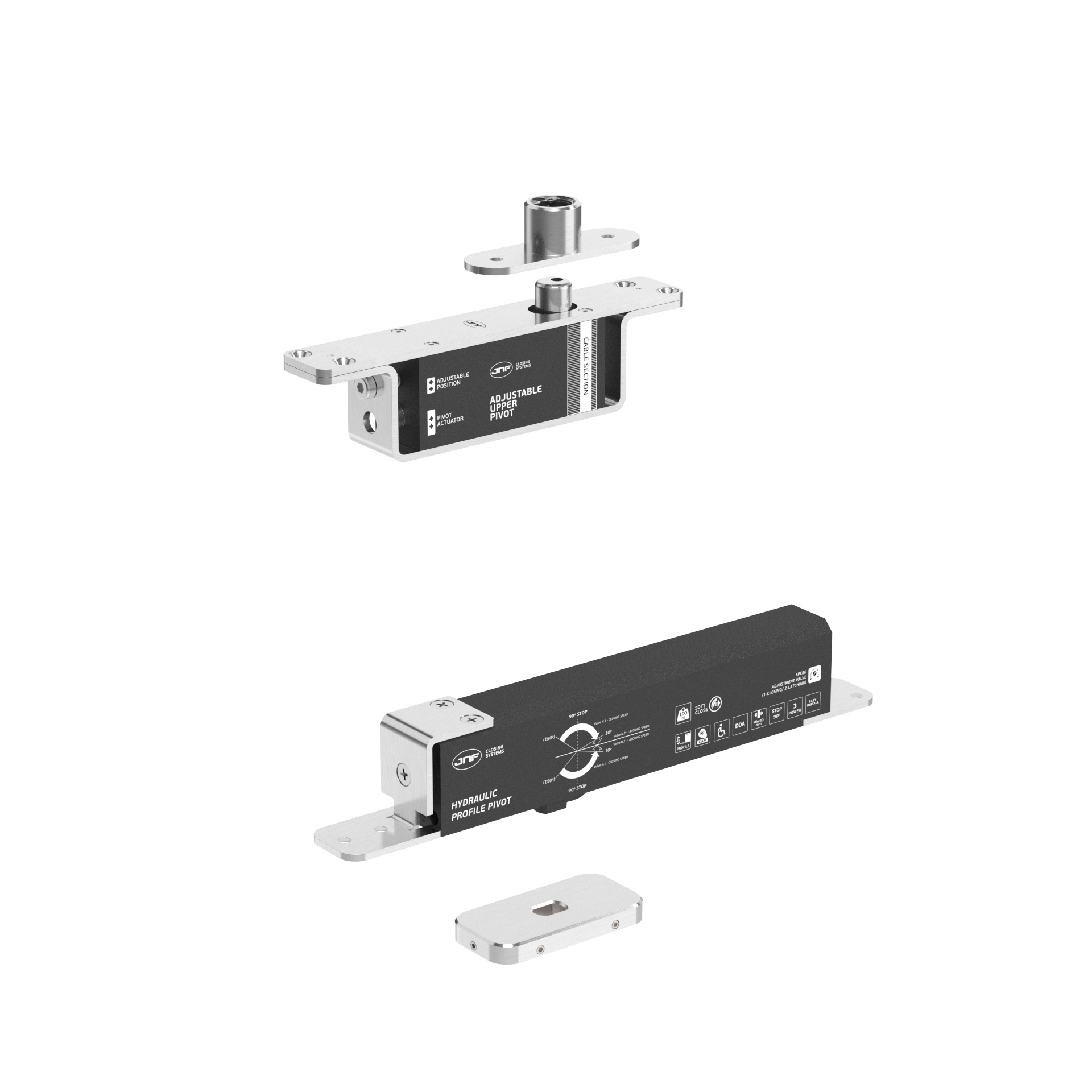

Pivot hidráulico IN.05.224.HO.BH1.UP1

100 PLUS PROFILE é um sistema pivotante hidráulico desenvolvido para responder às exigências de portas com estrutura metálica ou de alumínio, onde os perfis estreitos são a norma. Concebido para portas até 100kg, oferece uma solução técnica sofisticada em formato compacto, permitindo a sua aplicação mesmo em sistemas com limitações de espaço estrutural.

IN.05.224.HO.BH1.UP1

Fechaduras

Três funções, o mesmo corpo embutido

Fechadura magnética IN.20.875.60

Fechadura de embutir magnética para cilindro europeu com fixações ocultas. Indicada para portas de uso médio.

IN.20.875.60

Fechadura magnética IN.20.876.60

Fechadura de embutir magnética para casa de banho com parafusos de fixação ocultos. Indicada para portas com uso médio.

IN.20.876.60

Fechadura magnética IN.20.877.60

Fechadura de embutir magnética com chave normal com parafusos de fixação ocultos. Chave com 6 combinações.

IN.20.877.60

Puxadores & asas

Praticamente toda a gama JNF

Cerca de 98% dos puxadores e asas JNF são compatíveis com o aro F100 — a fixação é encastrada, sem parafusos visíveis. Abaixo, uma amostra das séries mais aplicadas; a gama completa, com todos os acabamentos, está disponível no configurador.
