Aros de Porta · CUSTOM MADE

Aro para folhas pivotantes

F120

Aro para folhas pivotantes CUSTOM MADE

Aro oculto em alumínio com mecanização para portas pivotantes de eixo livre. Solução para paredes de reboco ou gesso cartonado.

Destaca-se pelo seu aspeto minimalista com soluções para porta de pé direito total. Aro oculto, possibilita a criação de planos contínuos, evidenciando amplitude e continuidade nos espaços.

Ao nível do funcionamento depurado e sofisticado, integra pivots livres embutidos no pavimento e no aro, sem mola nem retorno automático — a folha roda sobre o seu eixo e permanece em qualquer posição, com abertura nos dois sentidos. Dispensa dobradiças à vista e mantém a folha alinhada ao plano da parede em toda a sua altura.

Documentação técnica

Manual de Instruções Não disponível Catálogo Não disponível Desenhos Técnicos Não disponível Ficha Técnica Não disponível Modelo 3D Não disponível

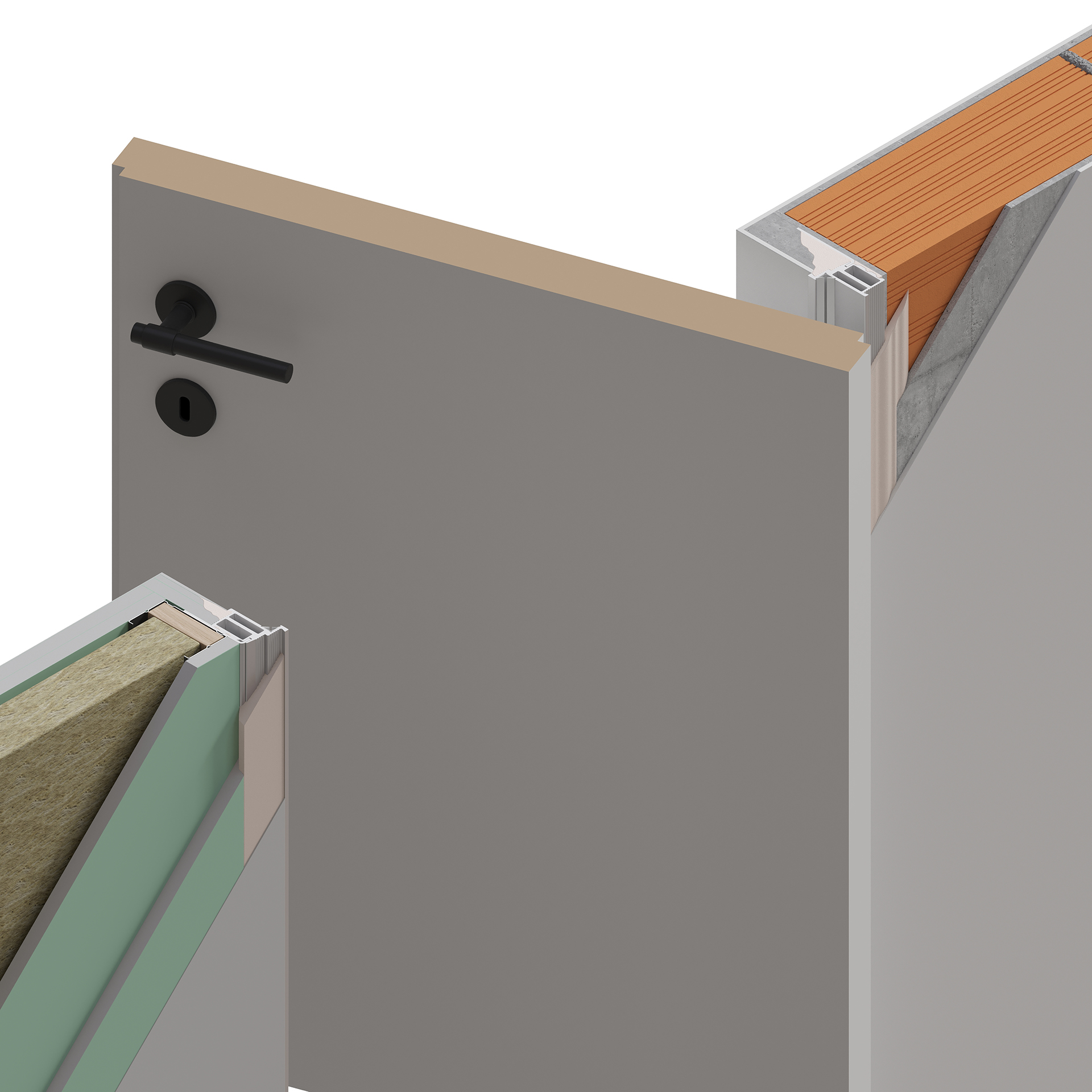

Desenhos Técnicos

Altura máxima da folha 2700 mm

Largura máxima da folha 1300 mm

Espessura mínima da folha 40 mm

Espessura máxima da folha 50 mm

Carga máxima suportada 200 kg

F120

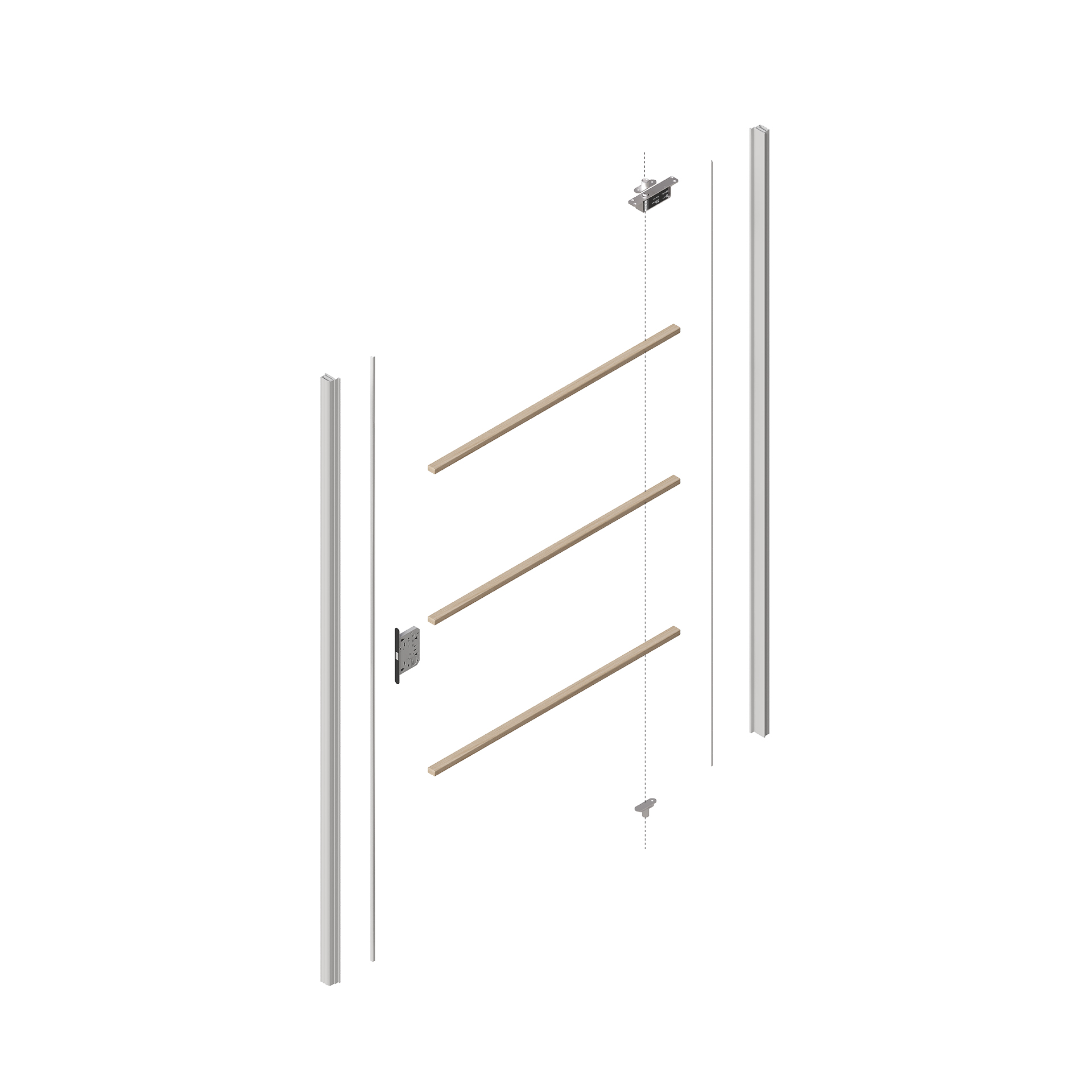

Componentes do sistema

Aro de porta oculto para porta interior pivotante, com possibilidade de ser pintado, para uma melhor integração do espaço

Vedantes em PVC

Pivot livre compacto, leve e silencioso

Fechadura de embutir magnética com parafusos de fixação ocultos, para WC / Chave normal ou cilindro europeu com chapa testa magnética reversível e ajustável por posição

Espaçador ajustável para auxilio da instalação dos aros

Pivot

Pivots Livres

Pivot livre para portas até 200kg

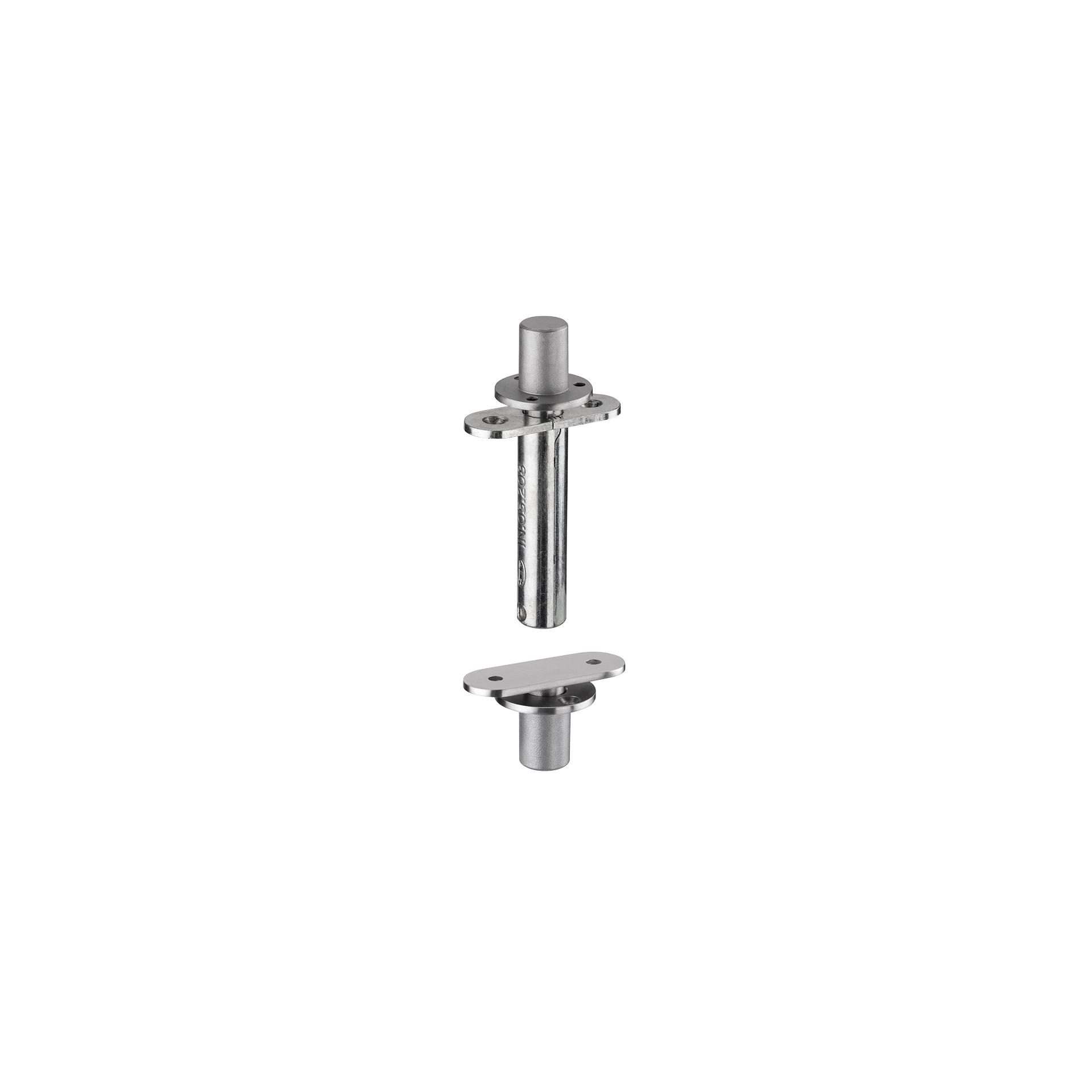

Giro oculto IN.05.208

Giro oculto para portas em madeira de batente ou “vai-vem”

IN.05.208

Fechaduras

Três funções, o mesmo corpo embutido

Fechadura magnética IN.20.875.60

Fechadura de embutir magnética para cilindro europeu com fixações ocultas. Indicada para portas de uso médio.

IN.20.875.60

Fechadura magnética IN.20.876.60

Fechadura de embutir magnética para casa de banho com parafusos de fixação ocultos. Indicada para portas com uso médio.

IN.20.876.60

Fechadura magnética IN.20.877.60

Fechadura de embutir magnética com chave normal com parafusos de fixação ocultos. Chave com 6 combinações.

IN.20.877.60

Puxadores & asas

Praticamente toda a gama JNF

Cerca de 98% dos puxadores e asas JNF são compatíveis com o aro F100 — a fixação é encastrada, sem parafusos visíveis. Abaixo, uma amostra das séries mais aplicadas; a gama completa, com todos os acabamentos, está disponível no configurador.
