Aros de Porta · CUSTOM MADE

Aro para folhas de batente

F100 Pé direito total

Variantes

Aro para folhas de batente CUSTOM MADE

Aro oculto em alumínio com mecanização para portas de batente. Solução para paredes de reboco ou gesso cartonado.

Destaca-se pelo seu aspeto minimalista com soluções para porta de pé direito total. Aro oculto, possibilita a criação de planos contínuos, evidenciando amplitude e continuidade nos espaços.

Ao nível do funcionamento depurado e sofisticado, integra dobradiças ocultas assim como a fechadura magnética, um elemento fulcral para as obras mais exigentes quanto ao nível do funcionamento e da estética.

Duas configurações de vão

Pé direito total ou com padieira

O mesmo aro oculto resolve dois cenários de obra: o vão à altura total, em que a folha acompanha o pé direito, ou o vão com padieira, em que um painel fixo remata a zona superior — mantendo a mesma leitura contínua do plano da parede e o mesmo perfil de alumínio.

F100 Pé direito total

Folha única do pavimento ao teto, sem remate superior visível.
Aro oculto em todo o perímetro — leitura de plano único.
Altura de folha até 2400 mm; acima requer estudo específico.

Ver esta configuração Configuração selecionada

F100 P Vão com padieira

Painel fixo superior alinhado com a folha, no mesmo acabamento.
Resolves pés direitos altos mantendo a folha em proporção.
Junta horizontal de 3mm entre padieira e folha, coplanar.

Ver esta configuração Configuração selecionada

Documentação técnica

Manual de Instruções JPG Catálogo PDF Desenhos Técnicos JPG Ficha Técnica JPG Modelo 3D JPG

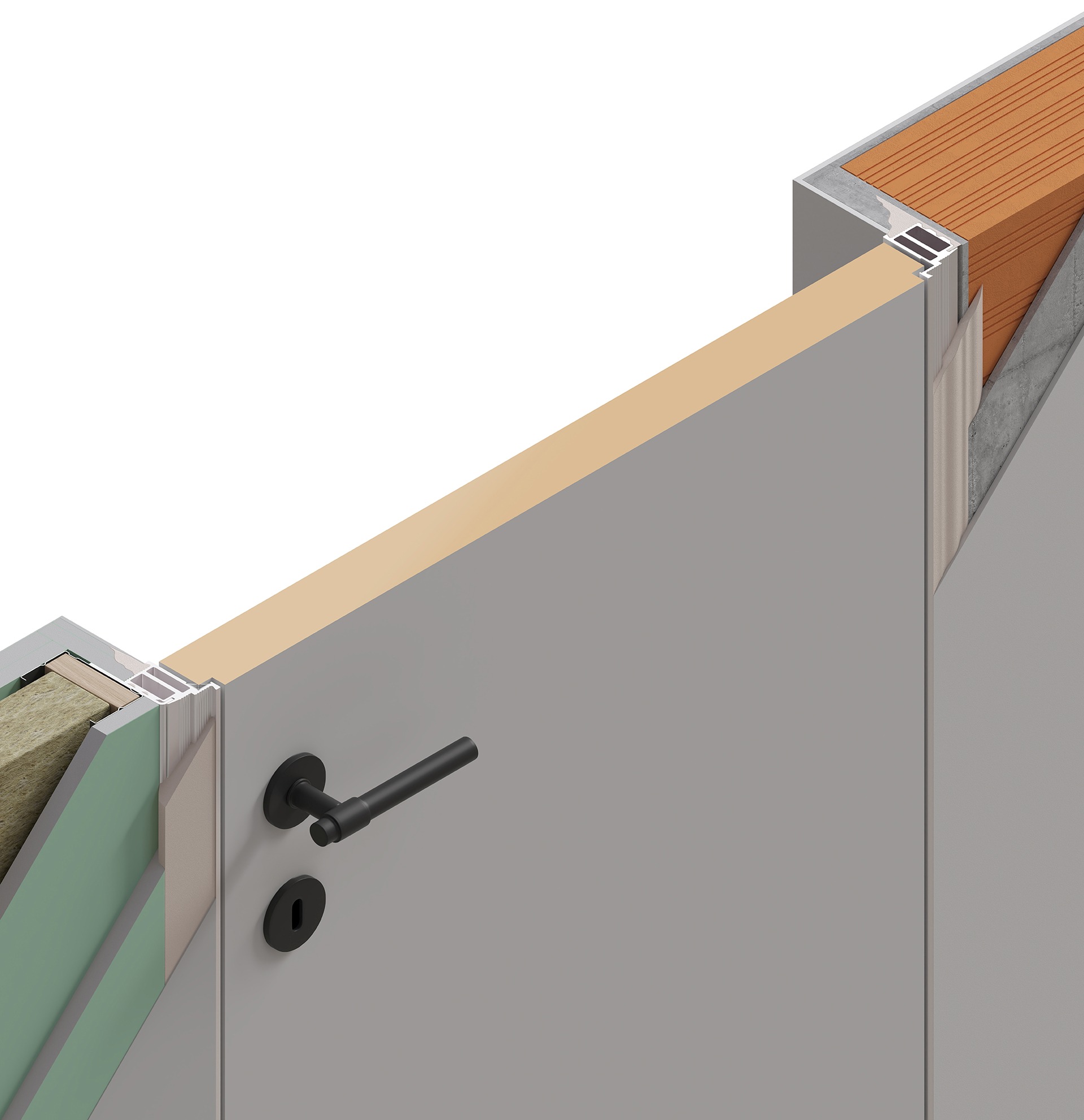

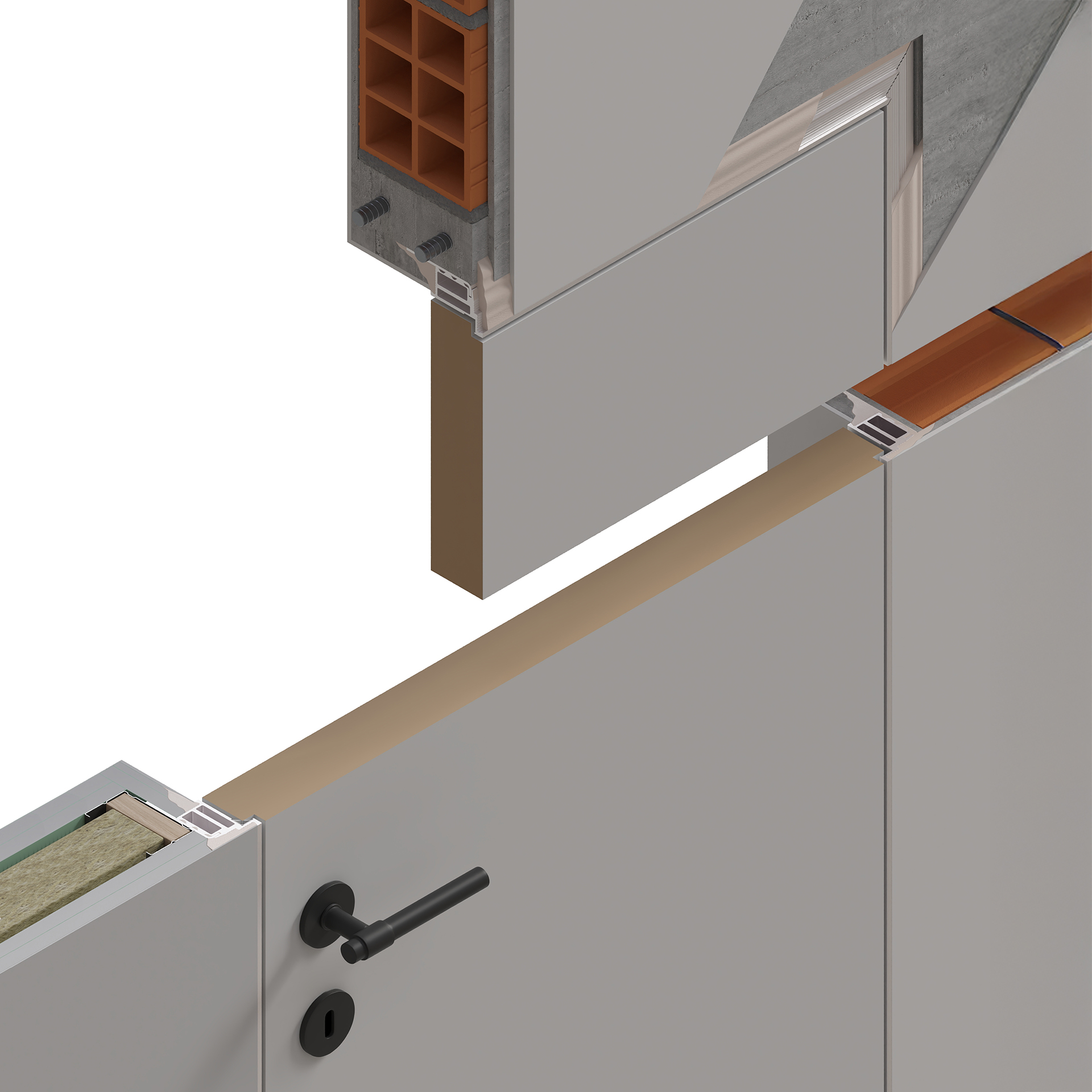

Desenhos Técnicos

Altura máxima da folha 2400 mm

Largura máxima da folha 1100 mm

Espessura mínima da folha 40 mm

Espessura máxima da folha 50 mm

Carga máxima suportada 60 kg

F100 · Pé direito total

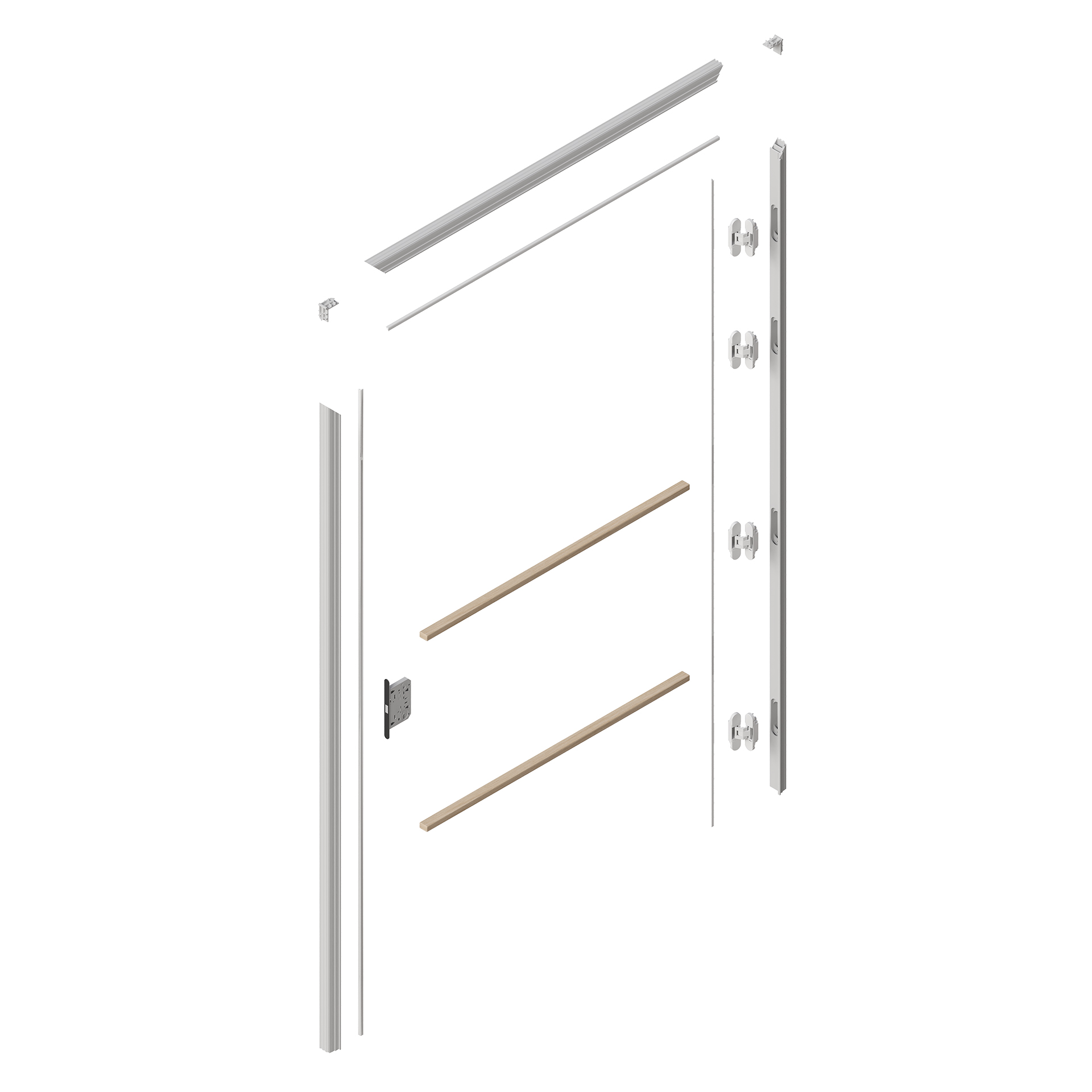

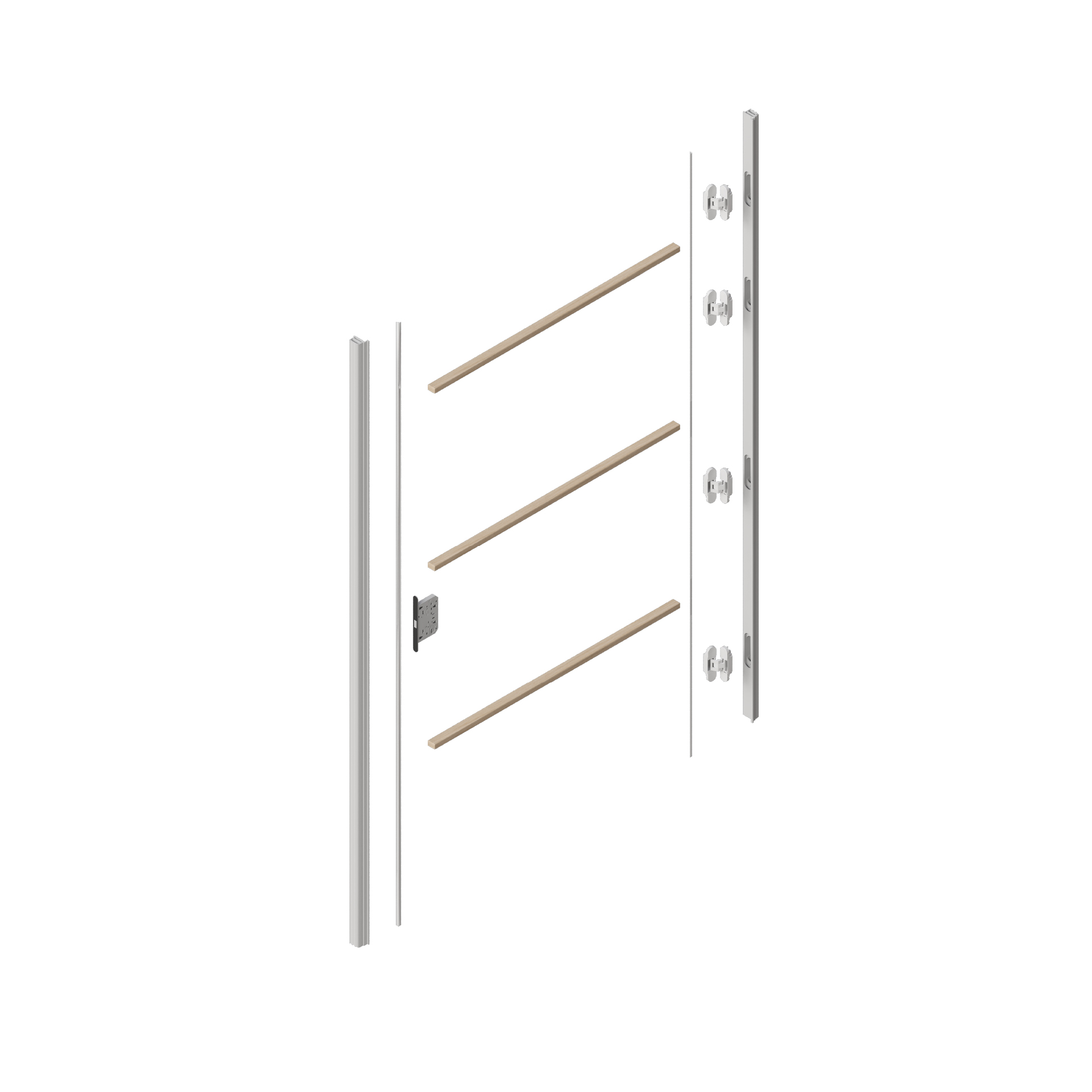

Componentes do sistema

Espaçador ajustável para auxilio da instalação dos aros.

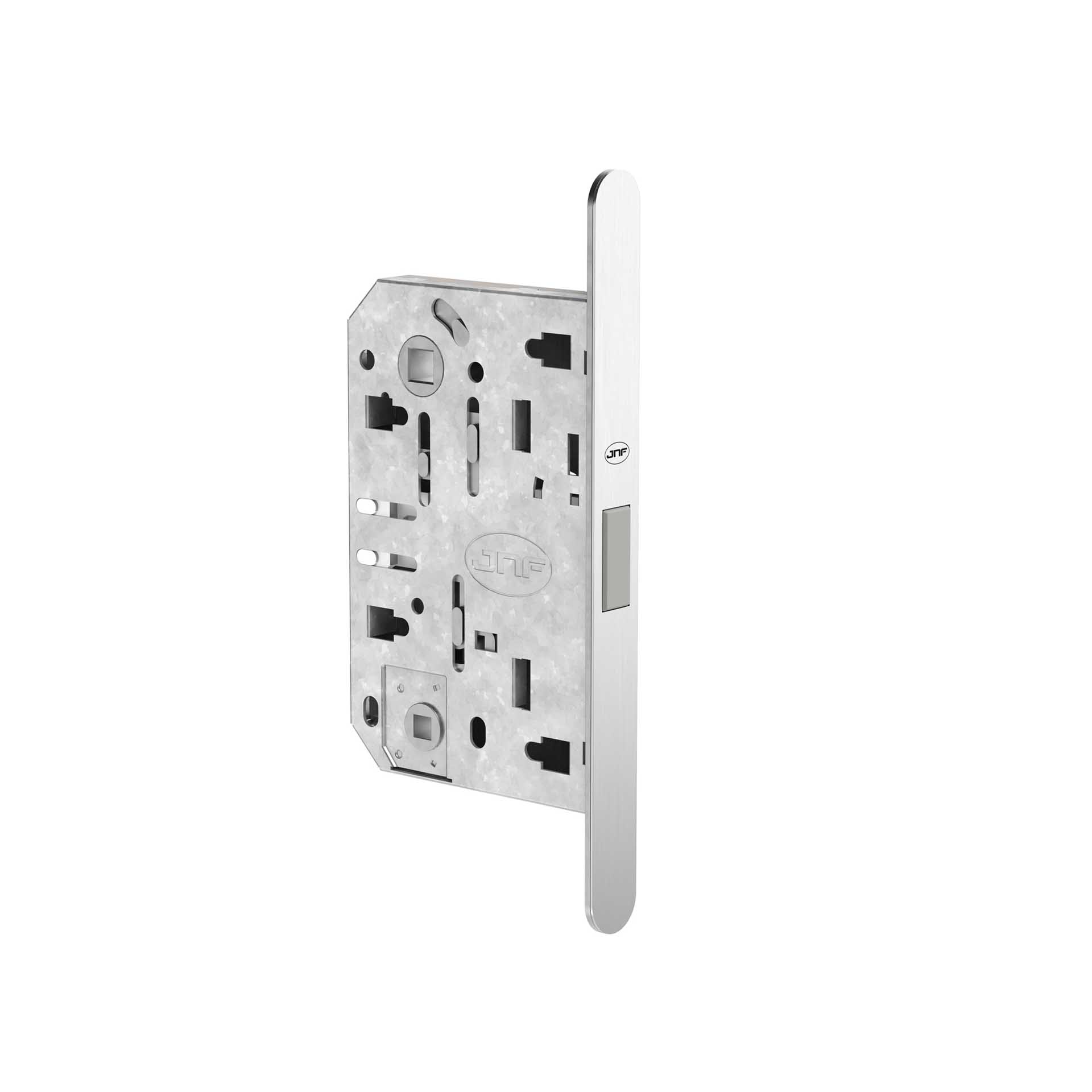

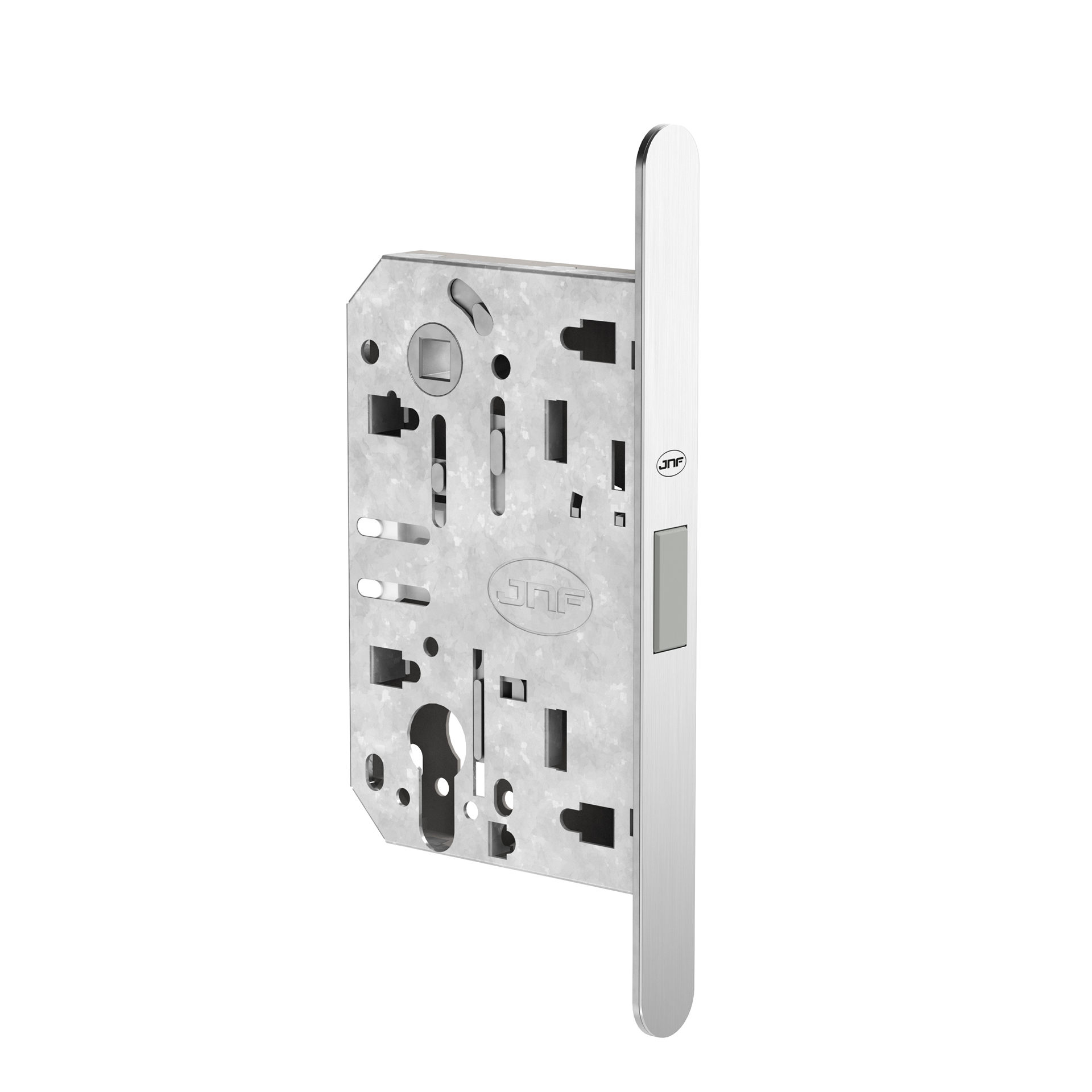

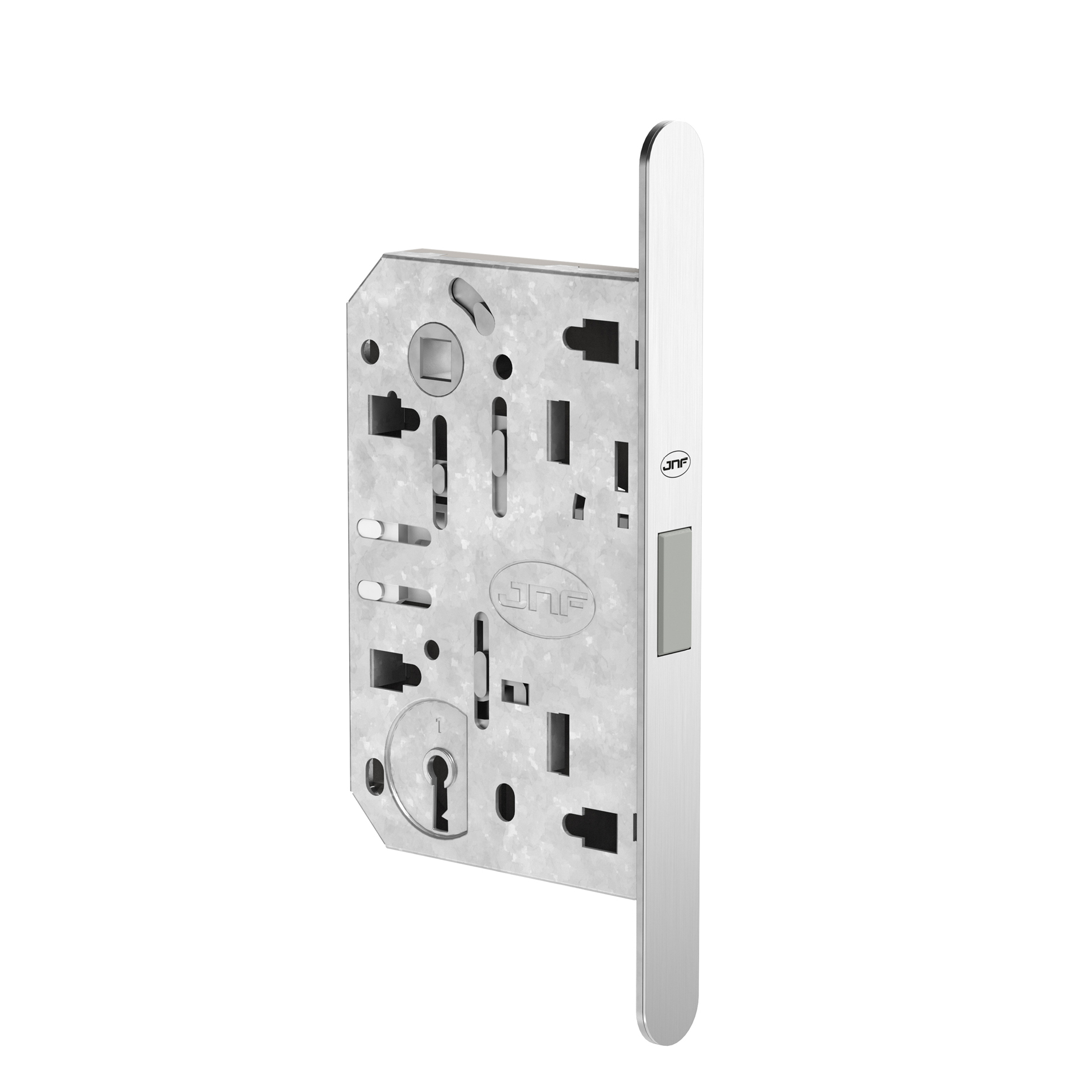

Fechadura de embutir magnética com parafusos de fixação ocultos, para WC / Chave normal ou cilindro europeu com chapa testa magnética reversível e ajustável por posição.

Entalhe por maquinação CNC para dobradiça oculta.

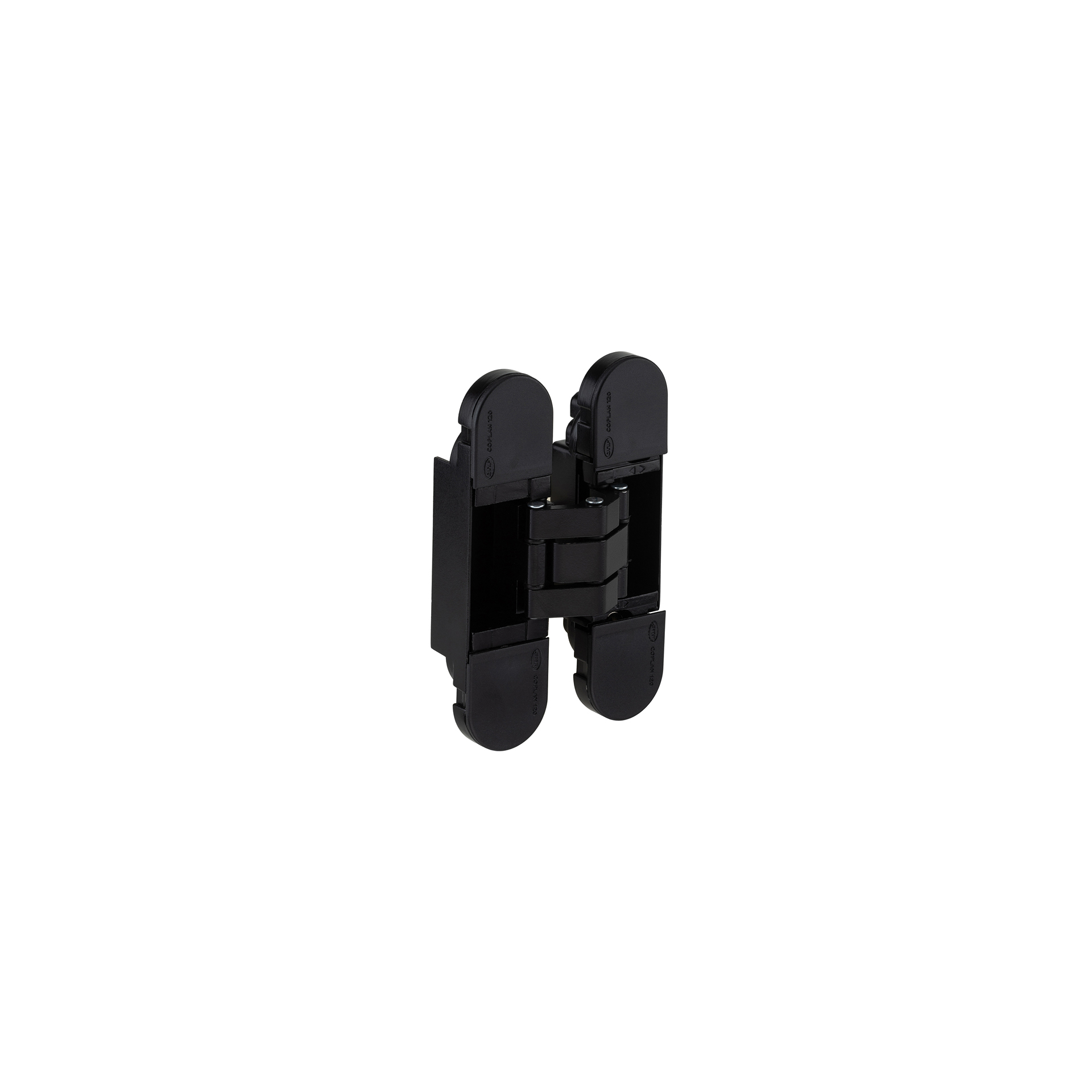

Dobradiça invisível JNF com ajuste 3D. (registo internacional) COPLAN 120

Aro oculto mecanizado para porta de batente, com possibilidade de ser pintado, para uma melhor integração do espaço.

Vedantes em PVC.

Aro oculto

Perfil de alumínio extrudido

O aro é a peça que faz o sistema desaparecer: fixado à parede com resina de elevada prestação e rematado à face do reboco ou do gesso cartonado, sem guarnições nem aros visíveis. Recebe o entalhe maquinado para a dobradiça oculta e o vedante perimetral de isolamento.

Disponível em dois acabamentos de série — ambos anodizados, para uma superfície estável e resistente ao desgaste.

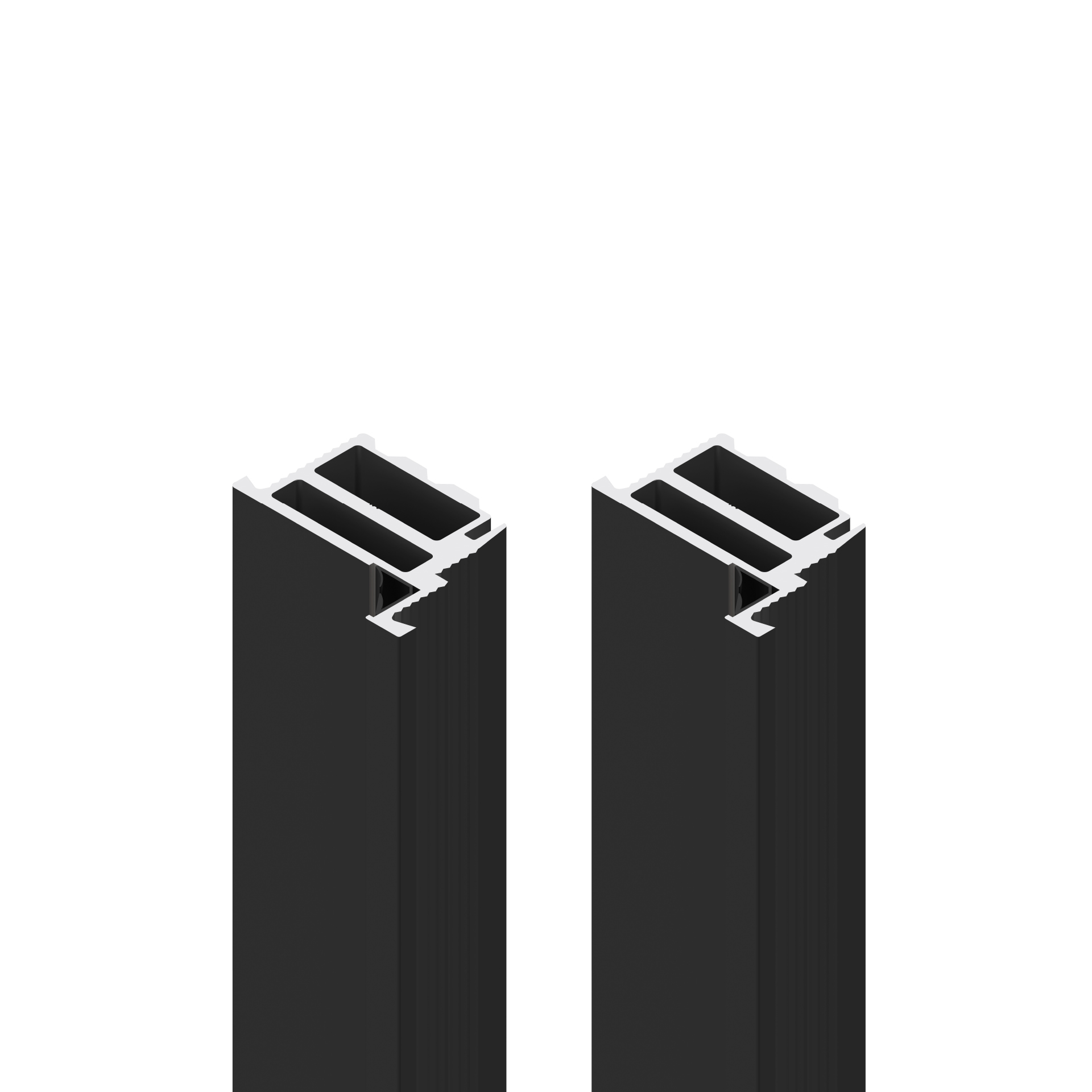

Anodizado Preto

IN.32.001.AB.D ARO OCULTO MECANIZADO F100 IN.32.001 ANODIZADO BLACK DIREITO IN.32.001.AB.E IN.32.001.AB.E

Documentação técnica

Manual de Instruções Não disponível Catálogo Não disponível Desenhos Técnicos Não disponível Ficha Técnica Não disponível Modelo 3D Não disponível

Desenhos Técnicos

Altura máxima da folha 2400 mm

Largura máxima da folha 1100 mm

Espessura mínima da folha 40 mm

Espessura máxima da folha 50 mm

Carga máxima suportada 60 kg

F100 P · Vão com Padieira

Componentes do sistema

Espaçador ajustável para auxilio da instalação dos aros.

Dobradiça invisível com ajuste 3D; (registo internacional) COPLAN 120

Fechadura de embutir magnética com parafusos de fixação ocultos, para WC / Chave normal ou cilindro europeu com chapa testa magnética reversível e ajustável por posição;

Entalhe por maquinação CNC para dobradiça oculta;

Aro oculto mecanizado para porta de batente com padieira, com possibilidade de ser pintado, para uma melhor integração do espaço.

Esquadro metálico.

Vedantes em PVC

Vedantes em PVC.

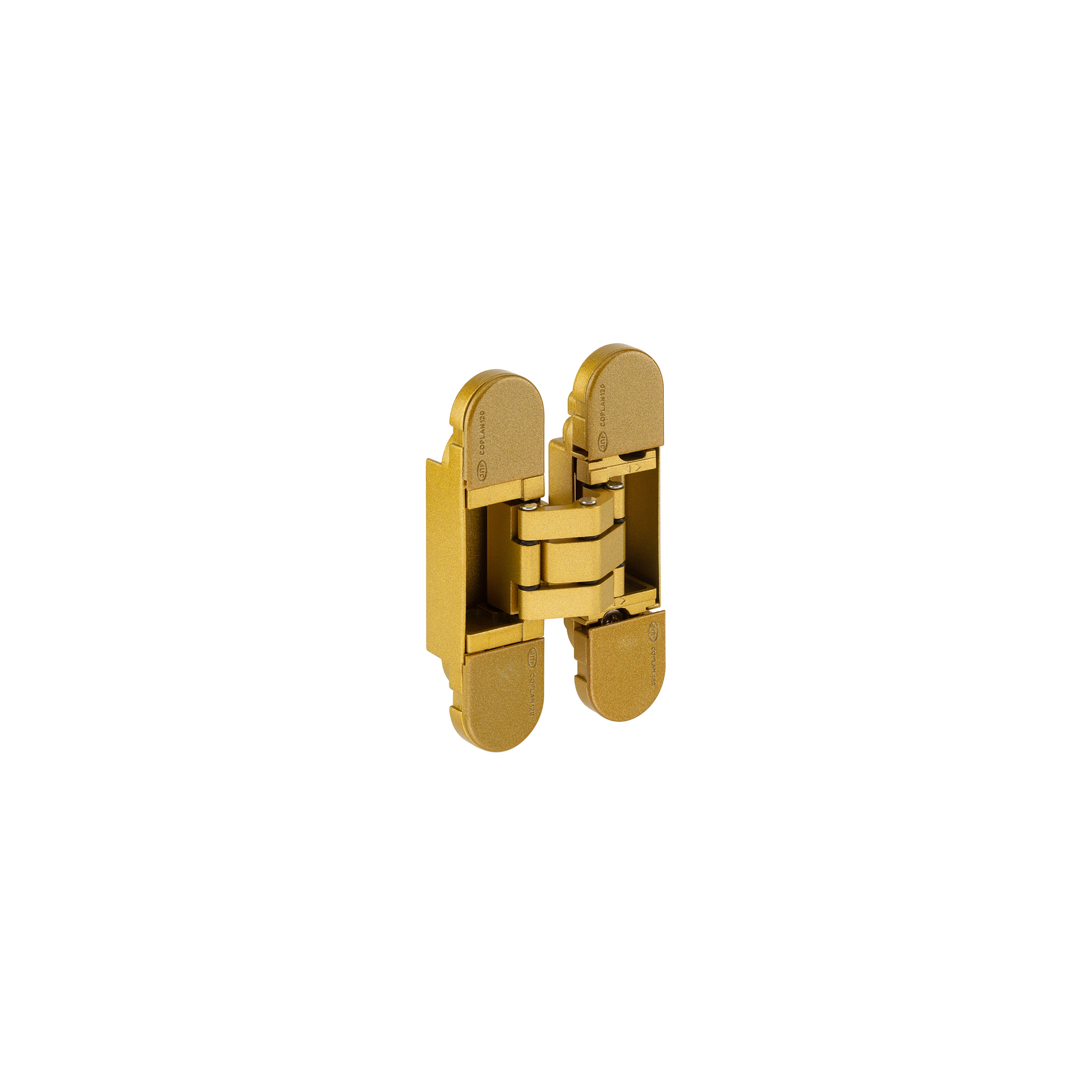

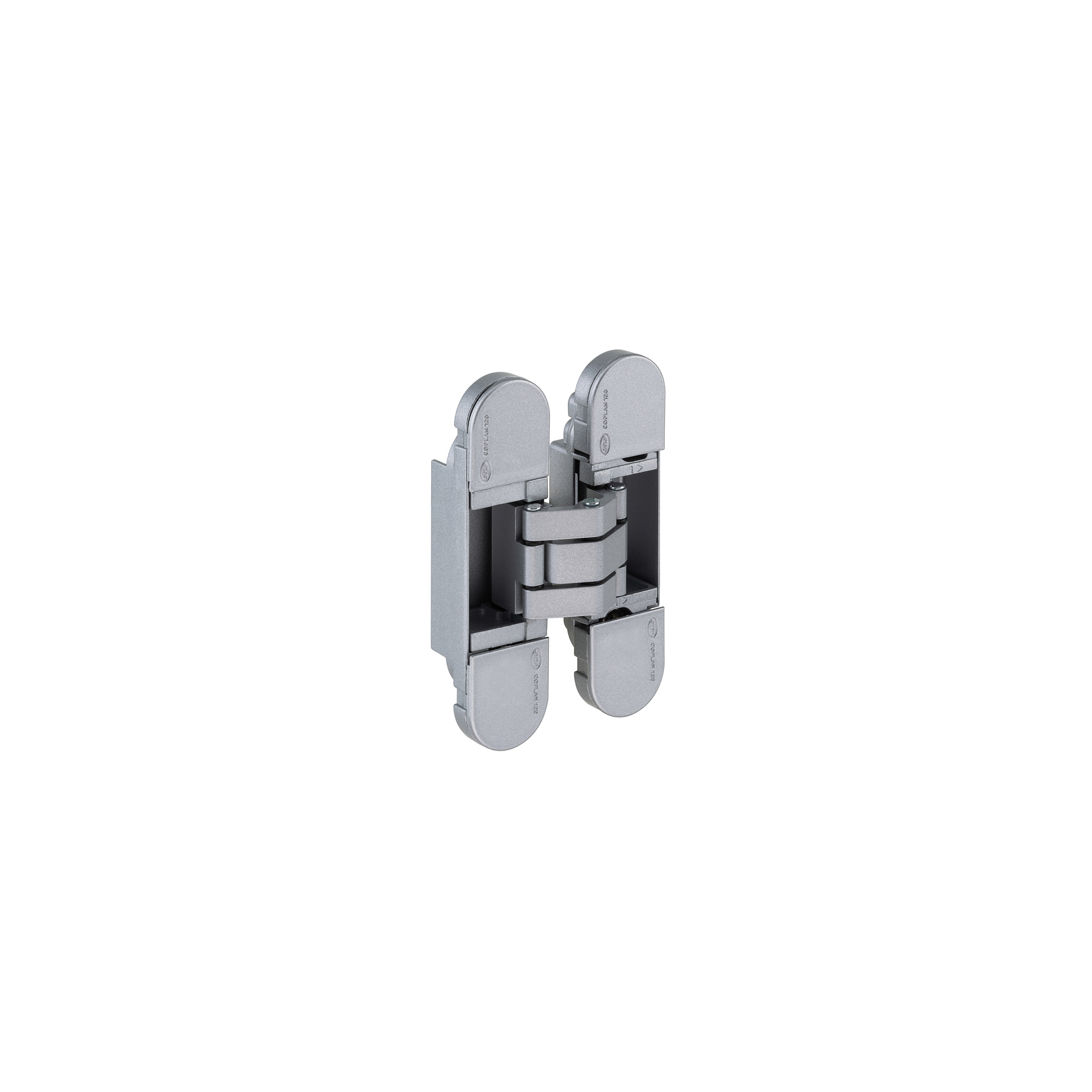

Dobradiça oculta

COPLAN 120

A dobradiça que define o sistema F100: totalmente embutida no aro e na folha, invisível com a porta fechada e com regulação tridimensional no momento da montagem. Abertura a 180°, corpo em zamak e eixo em aço, com maquinação CNC do entalhe garantida de fábrica na versão Custom Made.
